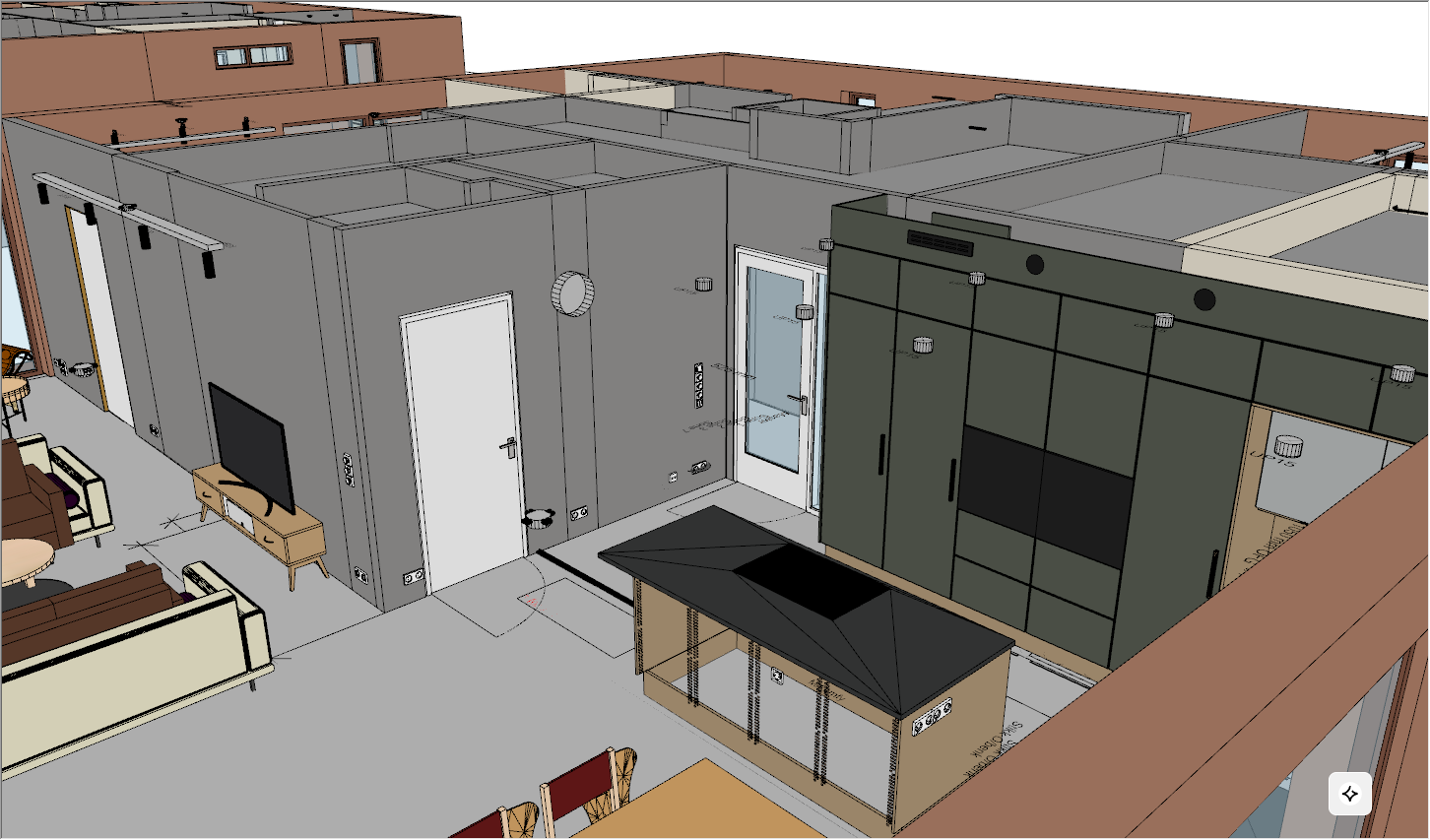

01
3D-modell
Modellen gir et visuelt grunnlag for plasseringer og løsninger, og gjør det enklere å oppdage forhold som bør avklares før utførelse.
EKSEMPLER FRA PÅGÅENDE ARBEID
Prosjekter og arbeidseksempler
Eksempler på hvordan detaljerte 2D-planer og oversiktlige 3D-modeller kan brukes som tegningsgrunnlag i ulike typer elektroprosjekter. Prosjektene er presentert anonymt.
BOLIGBLOKK MED LEILIGHETER
2D- og 3D-tegninger for boligprosjekt
02

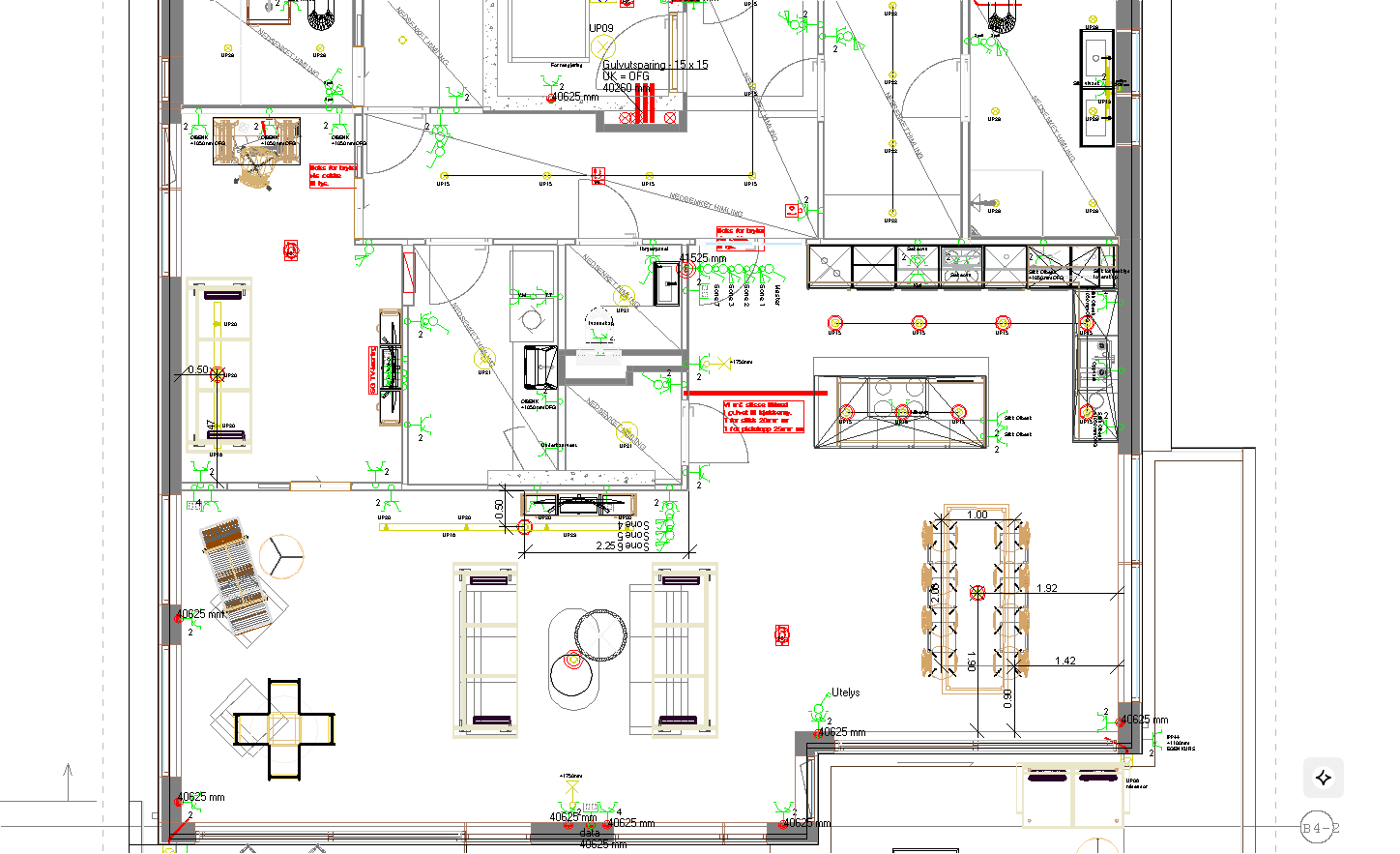

2D-arbeidstegning
Tegningen samler plasseringer, føringer, mål og kommentarer i et praktisk arbeidsunderlag for prosjektet. Trykk på bildet for å se detaljene.
FRA GRUNNLAG TIL LEVERANSE
Tydelig dokumentasjon gjennom prosjektet
2D- og 3D-visningene utfyller hverandre. Sammen gir de prosjektteamet et bedre grunnlag for avklaringer, revisjoner og videre utførelse.
SKOLEBYGG
Elektrotegninger og føringsveier i undervisningsarealer
Eksemplet viser hvordan føringsveier, installasjoner og tekniske avklaringer kan presenteres både i en samlet 3D-modell og som detaljert 2D-arbeidstegning.

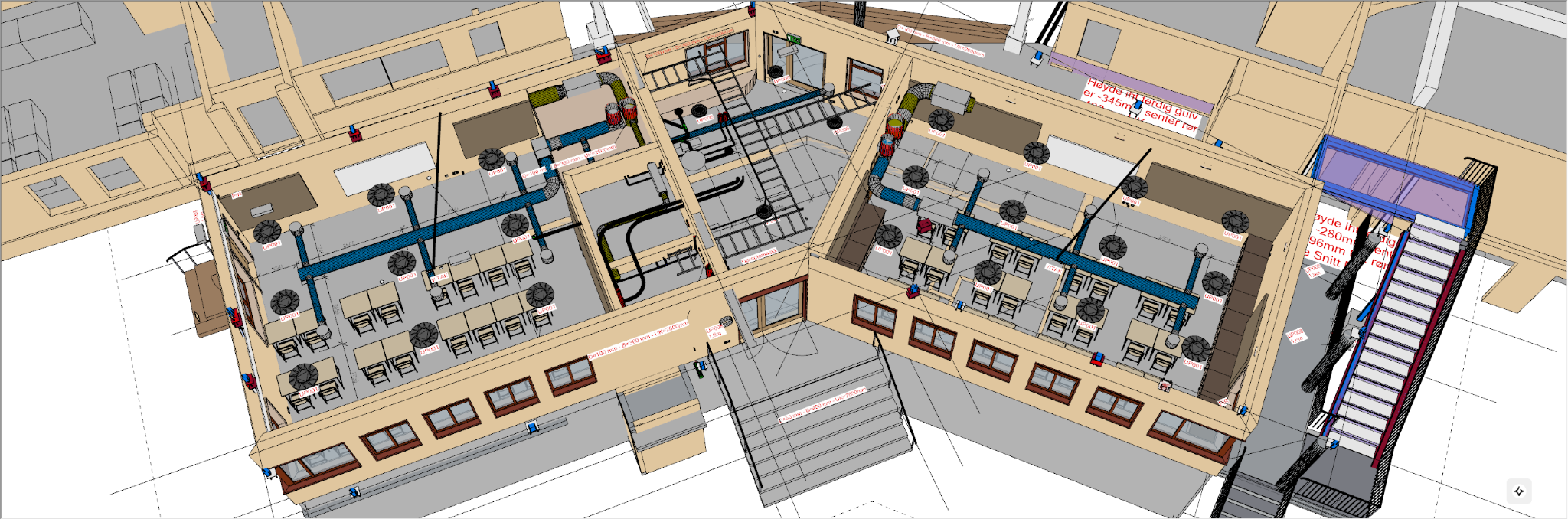

03
3D-modell av skolebygg
Den lagstyrte modellen gjør føringsveier og installasjoner lettere å forstå. Brann, belysning, føringsveier og øvrige installasjoner kan vises samlet eller separat.

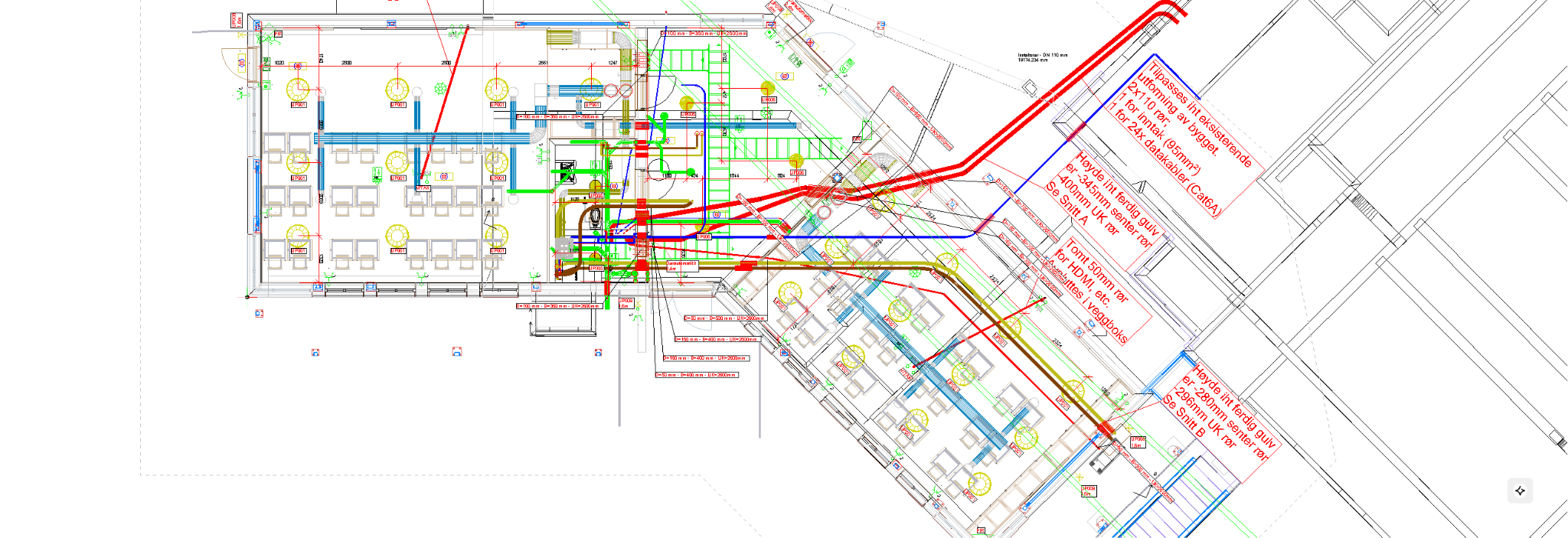

04
2D-arbeidstegning
Arbeidstegningen viser plasseringer, mål, føringsveier og tekniske merknader. Lag kan slås av og på for en ryddigere visning av det aktuelle fagområdet.
LAGSTYRT DOKUMENTASJON
Vis bare det som er relevant
Tegningene og modellene bygges opp med separate lag. Det gjør det mulig å vise hele installasjonen samlet eller isolere enkelte fag og systemer ved prosjektering, kontroll og utførelse.
- Brann og sikkerhet
- Belysning
- Føringsveier
- Stikk og øvrig elektro
